清洗對象：直線滑塊軸承
1、設備名稱：全自動滑塊超聲波清洗機
2、設備型號：FWA-7084TPM
3、設計依據
序號 項目 參數描述
1 清洗對象：滑塊，上面有盲孔?；瑝K最大外形尺寸約：60*59.5*11.5mm。
2 清洗要求 清除滑塊表面的切削液和灰塵等。
3 清洗能力 每籃可裝40個，每6分鐘出一籃，每小時清洗400件。24小時清洗9600件。
4 清洗介質 清洗劑
5 其它要求 滑塊有個面不能碰到金屬，做工裝內籃的時候一定注意，不能把工件磕碰壞。
4、清洗機概述

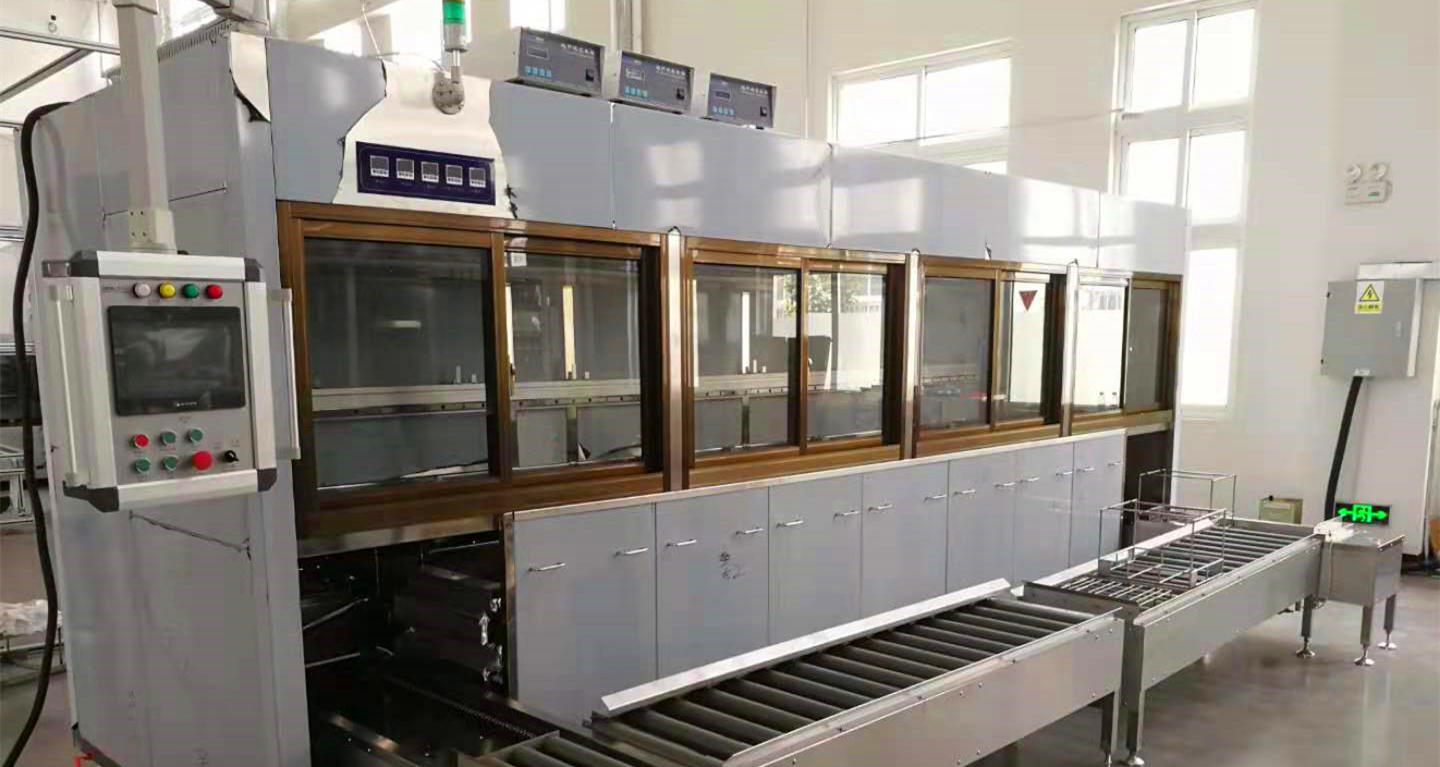

FWA-7084TPM全自動單梁單臂超聲波清洗機，是由上下料臺、清洗槽體、漂洗槽體、超聲波系統、儲液槽、真空干燥系統、外框架、單梁單臂機械手、拋動裝置、電控箱等組成。該清洗機為觸摸屏人機對話控制系統等功能，整個清洗過程自動完成，運行穩定可靠，節省人工。該類清洗機專門為滑塊產品清洗而設計的，具有通用性強、清潔度高、自動高速、節省人力等優點。
工作流程描述：操作員把工件整齊擺放在工件籃里，放在上料臺上，上料臺設有感應裝置，感應到有籃，機械手自動過來抓籃，按照超聲波清洗、超聲波清洗、超聲波清洗、超聲波漂洗、超聲波漂洗、遠紅外真空干燥。自動下料，這時工裝籃在下料臺上，操作員直接把工裝籃里面的工件卸下即可，操作員在把待清洗的工件裝到清洗籃內清洗。周而復始。
工藝流程：人工上料（上料臺）→超聲波清洗（40KHZ）→超聲波清洗（40KHZ）→超聲波漂洗（40KHZ）→壓縮空氣切水→真空干燥→浸油→壓縮空氣切油→自動下料（下料臺）。
